在配備有微機五防系統的變電站內，人員在進行倒閘操作，必須經過微機五防系統的模擬預演和規則判斷，同時每步操作畢竟經過強制閉鎖，從而有效的減少了事故發生的可能。

NZ-RWF5500微機五防系統結構圖

微機五防系統是防止一二次電力誤操作的系統。由五部分組成，主要包括防誤計算機、鎖具、電腦鑰匙、防誤閉鎖軟件系統、解鎖鑰匙和模擬屏。微機五防裝置經過近十幾年的發展，已被廣大電力系統用戶所接受, 在高電壓等級(110千伏以上）防誤閉鎖市場，微機五防已成主流產品。微機防誤裝置的使用，實現了與變電站自動化系統之間的通訊，提高了變電運行的效率和安全性。

微機五防系統工作原理是倒閘操作時先在防誤主機上模擬預演操作，防誤主機與上位機實時通信，將防誤主機上的每個開關量與現場實時對應，然后進行模擬操作，對每一項模擬操作進行閉鎖邏輯判斷，將正確的模擬操作內容生成實際操作程序傳輸給電腦鑰匙，運行人員按照電腦鑰匙顯示的操作內容，依次打開相應的編碼鎖對設備進行操作。以上全部操作結束后，通過電腦鑰匙的回傳，從而使設備狀態與現場的設備狀態保持一致；對于那些地線、網門等無實際位置的設備，也要過電腦鑰匙回傳來保證狀態的一致。

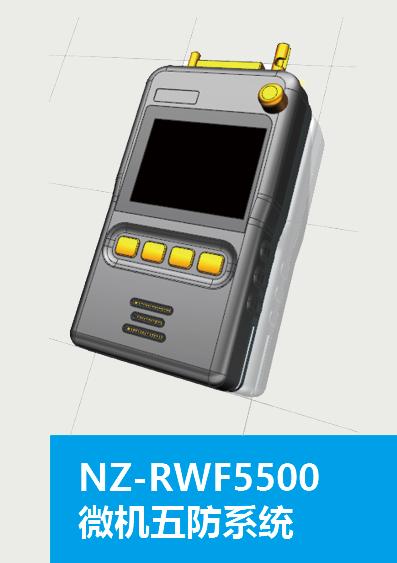

電腦鑰匙是整個五防系統中的核心組件，他具備接收票，執行票，回傳票等操作，具備紅外、藍牙、機械解鎖、智能開關檢測等等功能，同時還需要具備良好的電池管理能力，能夠保證48小時以上的正常運行能力。同時因?yàn)槲覈?guó)幅員遼闊，需要適應高溫、低溫、高鹽霧地區的環境。微機防誤裝置的工作原理決定在實際的操作中電腦鑰 匙的作用是非常大的，所以在經過一系列的操作程序之后 要及時的對防誤裝置的主機中的有關電腦鑰匙狀態的信 息進行及時的更新，保證防誤裝置的主機與現場設備的運 行狀態是保持一致的。

微機防誤裝置技術因其自身特有的優勢和特點，在電力系統中應得到推廣，保證變電運行的安全性和可靠性。NZ-RWF5500 微機五防系統是由南京寧自科技http://www.336113.cn結合多年研發經驗及多年現場實施經驗 在對原有系統升級開發的前提下，研發的一款新型微機五防系統。 NZ-RWF5500 適用于 500kV 及以下各電壓等級的有人、少人、無人值班變電站、發電廠、 水電站、各大型廠礦企業變電站、配電室。通過融入多種防誤手段，配置靈活、功能齊備、 操作靈活方便，能夠?qū)λ幸淮卧O(shè)備實行強制閉鎖。適用不同平臺（Windows\Linux） 防誤操作系統軟件，實現了多級管理、五防閉鎖、操作票管理、設備管理、接線矢量圖繪制、 變電站管理等等的統一管理。
